УШС-2 Универсальный шаблон сварщика

Предназначен для контроля катетов угловых швов в диапазоне 4-14 мм
Соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования"
Контроль проводится ступенчатым методом определения до минимального зазора.

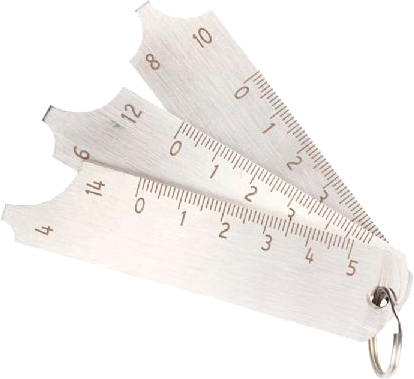

Состоит из 3-х отдельных лепестков с катетами 4,14мм; 8,10мм; 6,12мм и соединительного кольца
Каждый из лепестков имеет точно выполненные выточки определенного катета
Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва
Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.

Изготовлен из кислотостойкой нержавеющей стали с антиферромагнетическими свойствами и устойчив к воздействию разнообразных химических веществ

Точность изготовления ±0,1 мм.
Средняя наработка на отказ не менее 1 000 условных циклов замеров
