Цена с НДС  10 499 888 сум
Наличие 1 шт.
Ваш заказ

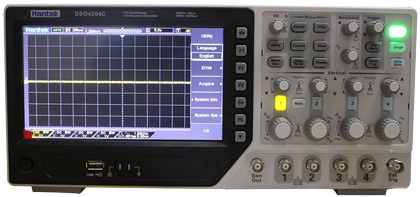

Артикул Dso4204C


Описание
Простой в использовании цифровой осциллограф с полосой пропускания 200 МГц, минимальным диапазоном 500 мкВ/дел и частотой дискретизации 1 Гвыб/с
Также оснащен функциональным генератором, работающим на частоте до 25 МГц.

Особенности
4-канальный осциллограф с внешним триггером, цифровым вольтметром и 1-канальным генератором функций с автоматическим выбором диапазона.
Более 32 функций автоматического измерения.
Более 14 типов функций запуска, включая фронт, сверхурочное время, импульс, шаблон и интервал.
Тип декодирования: I2C, SPI, UART, LIN, CAN.
Поддерживает различные команды дистанционного управления SCPI.
USB-накопитель и удаленный интерфейс
Не включенные опции (хотя возможен заказ по индивидуальному заказу): RS232, LAN, HDMI, WIFI, сенсорный экран, SD-карта
В комплект входят: 4 щупа осциллографа (1x 200 МГц, затухание 10x, 1 МОм), установочный компакт-диск, кабель USB A-B, кабель BNC-BNC, шнур питания.

Технические характеристики
Полоса пропускания: 200 МГц
Время нарастания (BNC, типичное): ≤1,8 нс
Диапазон частоты дискретизации: 1GS/s
Канал: 4 канала+EXT
Входная связь: DC, AC или GND
Входное сопротивление: 1 МОм ± 2%, 20 пФ ± 3 пФ
Затухание зонда: 1X, 10X
Поддерживаемые коэффициенты ослабления пробника: 1X, 10X, 100X, 1000X
Категория перенапряжения: 300 В CAT II
Максимальное входное напряжение: 300 В (10X)
Интерполяция сигнала: (sin x)/x
Длина записи: макс. 64 000 сэмплов на один канал; Максимум. 32 000 сэмплов на двухканальный канал (4 K, 32 K опционально)
Масштаб по горизонтали (с/дел): 2 нс/дел~100 с/дел, последовательность 1~2~5
Точность частоты дискретизации и времени задержки: ±50ppm
Точность измерения дельты времени (полная полоса пропускания):
Однократный, нормальный режим: ±(1 интервал выборки+100ppm*показание+0,6 нс)
> 16 средних значений: ± (1 интервал выборки + 100 ppm * показание + 0,4 нс)
Интервал выборки = с/дел ÷ 200
AD Converter: 8-битное разрешение, каждый канал оцифровывается одновременно
Вертикальная шкала (зонд 1X): 500 мкВ/дел~10 В/дел на входе BNC
Диапазон положения: 500 мкВ/дел~20 мВ/дел, ±400 мВ; 50мВ/дел~200мВ/дел, ±2В; 500мВ/дел~2В/дел, ±40В; 5В/дел~10В/дел, ±50В
Выбираемый предел аналоговой полосы пропускания: 20 МГц (типично)
Низкочастотная характеристика (-3 дБ): ≤10 Гц при BNC
Точность усиления по постоянному току: ±3% для нормального или среднего режима сбора данных, от 10 В/дел до 10 мВ/дел; ±4% для нормального или среднего режима сбора данных, от 5 мВ/дел до 500 мкВ/дел
Режимы сбора данных: нормальный, пиковое обнаружение, среднее и HR
Скорость сбора данных (типичная): до 2000 сигналов в секунду на канал (нормальный режим сбора данных, без измерений)
Режим триггера: автоматический и нормальный
Уровень срабатывания: CH1~CH4: ±4 деления от центра экрана; ВНЕШНИЙ: 0 ~ 3,3 В
Диапазон задержки: 20 нс ~ 10 с
Точность уровня срабатывания: CH1~CH4:0,2дел*вольт/дел в пределах ±4 деления от центра экрана; EXT:± (6% от настройки + 40 мВ)
Тип триггера: Край,Длительность импульса,Видео,Наклон,Сверхурочная работа,Окно,Шаблон,Интервал,Под усилением
Тип декодирования (стандарт): I2C, SPI, UART, LIN, CAN
Курсоры: Разность напряжений между курсорами: Delta V
Разница во времени между курсорами: Delta T
Обратная величина Delta T в герцах (1/Delta T)
Автоматические измерения: частота, период, среднее, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg , FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR и LFF
Тип дисплея: 7 дюймов, 64K цветов, TFT, 800*480 пикселей
Размер: 318 х 110 х 150 мм (Д х Ш х В)
Вес: 2900 г
Режим генератора функций:

Синусоидальная волна 25 МГц
Квадрат 5 МГц, EXP, волны ARB
1 МГц пилообразная волна
Амплитуда 5 мВ ~ 3,5 В (50 Ом)
Разрешение по частоте 0,001
1-канальный выходной сигнал
Глубина сигнала 4KSa
12-битное разрешение
Выходное сопротивление: 50 Ом




Загрузки Инструкция
